YAD200（A）礦用錨桿索測力計

1.1 主要用途

YAD200礦用錨桿錨索測力儀主要應用于端錨的各類錨桿、錨索應力檢測；采煤工作面開采中，隨采場的推進，煤層受動壓影響將發生塑性變形。錨桿錨索測力計可以測定受動壓力值的變化，得以預防冒頂、沖擊地壓等相關事故的發生。監測儀具有安裝簡單方便、測量靈敏度高等優點?？膳cKJ27-F煤礦用本安型傳輸分站連接，上傳數據至上位機。

1.2 防爆類型及防爆標志

礦用本質安全型         防爆標志：Ex ib I Mb

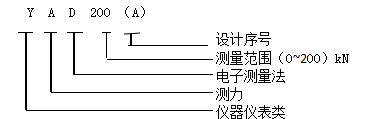

1.3 型號的組成及其代表意義

1.4 使用環境條件：

 a) 環境溫度：0 ℃ ～ 40 ℃；

b) 平均相對濕度：不大于95 ％RH（25℃）；

c) 大氣壓力：80 kPa ～ 106 kPa；

d) 煤礦井下有瓦斯、煤塵爆炸危險的環境。

e) 無強烈震動和沖擊的地方。

f) 無破壞金屬和絕緣材料的腐蝕性氣體的地方。

1.5 監測儀能承受的惡劣的貯運條件為：

a) 高溫：60 ℃；

b) 低溫：-40 ℃；

c) 平均相對濕度：95 ％RH（25 ℃）；

d) 振動：加速度50 m/s2；

e) 沖擊：峰值加速度500 m/s2。

1.6 外形尺寸及重量

外形尺寸：355mm（長）*150mm（寬）*143mm（高）；

重  量 ：約1.5kg

二 、主要技術參數

2.1 電池參數

a) 電池型號為ER18505，標稱電壓3.6V 標稱容量為4000mAh的鋰亞硫酰氯電池，串接限流電阻澆封后供電；

b) 電池開路電壓≤3.9V，短路電流≤1.3A。

2.2 測量性能

a) 測量量程： 0～200kN；

b) 基本誤差: ±4.0％（F.S.）；（在上位機上讀取，并計算基本誤差）

c）分辨率：0.1kN；（在上位機上顯示）

c）輸出信號：1路高速紅外

（1）傳輸方式：主從式、半雙工

（2）傳輸速率：115200bps

（3）傳輸距離：1.5m

d) 具有可見光強光照射喚醒功能。

2.3功能

測力儀具有錨桿錨索測力功能，將測量值進行顯示、存儲，并可以通過高速紅外接口傳遞給手持采集器進行采集，然后在轉存到上位機上進行顯示。
